JVM의 메모리 구조와 호출스택



JVM의 메모리 구조를 좀 알아둘 필요가 생겨서 찾아봤다.

응용프로그램이 실행되면, JVM은 시스템으로부터 프로그램을 수행하는데 필요한 메모리를 할당받고 JVM은 이 메모리를 용도에 따라 여러 영역으로 나누어 관리한다.
그 중 3가지 주요영역(Method Area, 호출스택, Heap)에 대해서 알아보도록 하자.

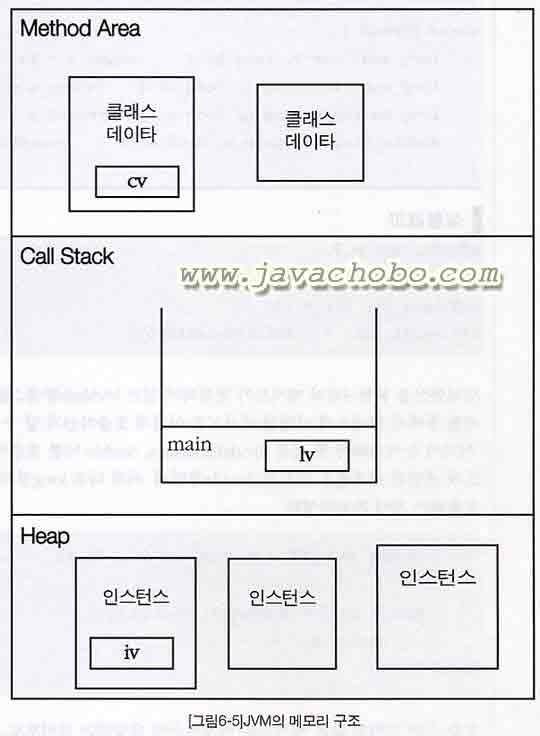

JVM메모리(Method Area, 호출스택, Heap)

[참고] cv는 클래스변수, lv는 지역변수, iv는 인스턴스변수를 뜻한다.

1. 메소드영역(Method Area)
– 프로그램 실행 중 어떤 클래스가 사용되면, JVM은 해당 클래스의 클래스파일(*.class)을 읽어서 분석하여 클래스에 대한 정보(클래스 데이타)를 Method Area에 저장한다.
이 때, 그 클래스의 클래스변수(class variable)도 이 영역에 함께 생성된다.

2. 힙(Heap)
– 인스턴스가 생성되는 공간. 프로그램 실행 중 생성되는 인스턴스는 모두 이 곳에 생성된다. 즉, 인스턴스변수(instance variable)들이 생성되는 공간이다.

3. 호출스택(Call Stack 또는 Execution Stack)
호출스택은 메서드의 작업에 필요한 메모리 공간을 제공한다. 메서드가 호출되면, 호출스택에 호출된 메서드를 위한 메모리가 할당되며, 이 메모리는 메서드가 작업을 수행하는 동안 지역변수(매개변수 포함)들과 연산의 중간결과 등을 저장하는데 사용된다. 그리고, 메서드가 작업을 마치게 되면, 할당되었던 메모리공간은 반환되어 비워진다.
각 메서드를 위한 메모리상의 작업공간은 서로 구별되며, 첫 번째로 호출된 메서드를 위한 작업공간이 호출스택의 맨 밑에 마련되고, 첫 번째 메서드 수행중에 다른 메서드를 호출하게 되면, 첫 번째 메서드의 바로 위에 두 번째로 호출된 메서드를 위한 공간이 마련된다.
이 때 첫 번째 메서드는 수행을 멈추고, 두 번째 메서드가 수행되기 시작한다. 두 번째로 호출된 메서드가 수행을 마치게 되면, 두 번째 메서드를 위해 제공되었던 호출스택의 메모리공간이 반환되며, 첫 번째 메서드는 다시 수행을 계속하게 된다. 첫 번째 메서드가 수행을 마치면, 역시 제공되었던 메모리 공간이 호출스택에서 제거되며 호출스택은 완전히 비워지게 된다.
호출스택의 제일 상위에 위치하는 메서드가 현재 실행 중인 메서드이며, 나머지는 대기상태에 있게 된다.
따라서, 호출스택을 조사해 보면 메서드 간의 호출관계와 현재 수행중인 메서드가 어느 것인지 알 수 있다.

호출스택의 특징을 요약해보면 다음과 같다.
– 언제나 호출스택의 제일 위에 있는 메서드가 현재 실행 중인 메서드이다.
– 아래에 있는 메서드가 바로 위의 메서드를 호출한 메서드이다.

반환타입(return type)이 있는 메서드는 종료되면서 결과값을 자신을 호출한 메서드(caller)에게 반환한다. 대기상태에 있던 호출한 메서드(caller)는 넘겨받은 반환값으로 수행을 계속 진행하게 된다.

[예제6-6] CallStackTest.java

[실행결과]
secondMethod()

위의 예제를 실행시켰을 때, 프로그램이 수행되는 동안 호출스택의 변화를 그림과 함께 살펴보도록 하자

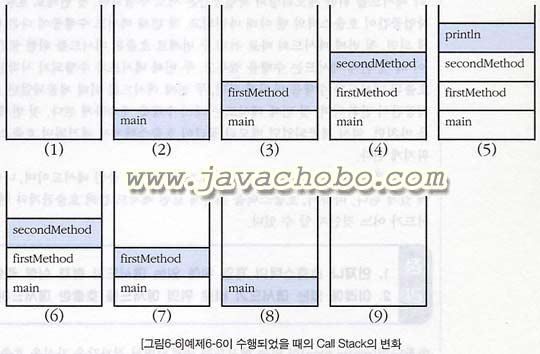

호출시callstack의 변화

(1)~(2) 위의 예제를 컴파일한 후 실행시키면, JVM에 의해서 main메서드가 호출됨으로써 프로그램이 시작된다. 이때, 호출스택에는 main메서드를 위한 메모리공간이 할당되고 main메서드의 코드가 수행되기 시작한다.
(3) main메서드에서 firstMethod()를 호출한 상태이다. 아직 main메서드가 끝난 것은 아니므로 main메서드는 호출스택에 대기상태로 남아있고 firstMethod()의 수행이 시작된다.
(4) firstMethod()에서 다시 secondMethod()를 호출했다. firstMethod()는 secondMethod()가 수행을 마칠 때까지 대기상태에 있게 된다. seoundMethod()가 수행을 마쳐야 firstMethod()의 나머지 문장들을 수행할 수 있기 때문이다.
(5) secondMethod()에서 println메서드를 호출했다. 이때, println메서드에 의해서 화면에 “secondMethod()”가 출력된다.
(6) println메서드의 수행이 완료되어 호출스택에서 사라지고 자신을 호출한 secondMethod()로 되돌아간다. 대기 중이던 secondMethod()는 println메서드를 호출한 이후부터 수행을 재개한다.
(7) secondMethod()에 더 이상 수행할 코드가 없으므로 종료되고, 자신을 호출한 firstMethod()로 돌아간다.
(8) firstMethod()에도 더 이상 수행할 코드가 없으므로 종료되고, 자신을 호출한 main메서드로 돌아간다.
(9) main메서드에도 더 이상 수행할 코드가 없으므로 종료되어, 호출스택은 완전히 비워지게 되고 프로그램은 종료된다.

[예제6-7] CallStackTest2.java

[실행결과]
main(String[] args)이 시작되었음.
firstMethod()이 시작되었음.
secondMethod()이 시작되었음.
secondMethod()이 끝났음.
firstMethod()이 끝났음.
main(String[] args)이 끝났음.
